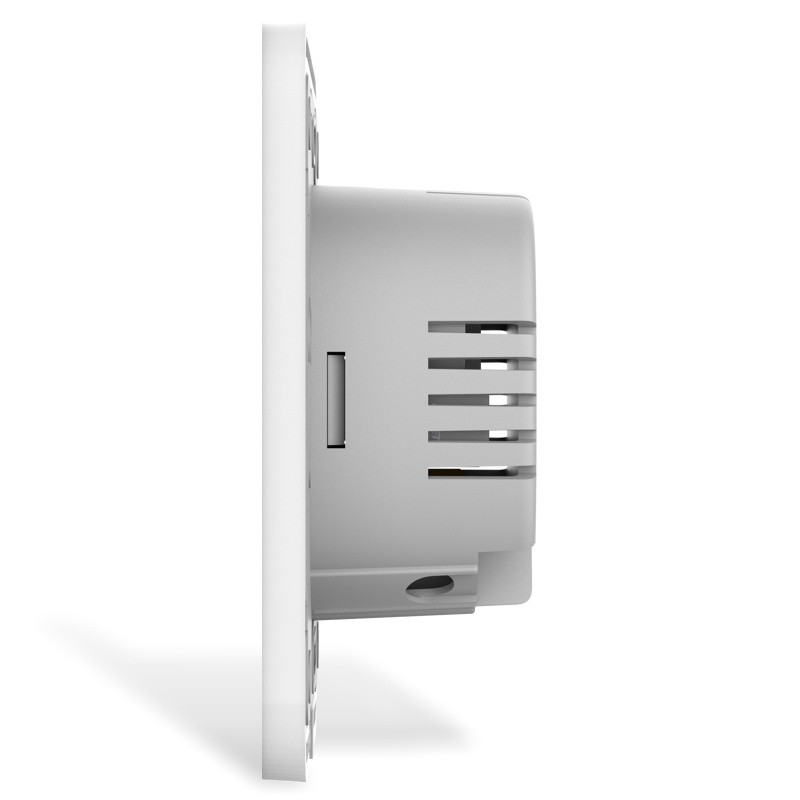

Ajax LightCore (1-gang) - Relé pro LightSwitch (spínač řazení 1)
LightSwitch Jeweller je chytrý dotykový nástěnný vypínač určený pro vnitřní instalaci. Může nahradit jakýkoli mechanický nebo dotykový vypínač - produktová řada obsahuje spínače řady 1, 5 (lustrový) a 6 (schodišťový). Zařízení lze kombinovat instalací několika spínačů vedle sebe do jednoho rámečku (2 až 5 vypínačů).
Upozornění: Použití zařízení vyžaduje připojení k hubu Ajax
Vlastnosti:
- Spínače řazení 1, 5 (lustrové) a 6 (schodišťové)
- Bezkontaktní ovládání pomocí velkého dotykového tlačítka
- Dostupné v 8 barevných provedeních
- Rámečky pro instalaci až 5 vypínačů vedle sebe
- Není vyžadován nulový vodič
- Spínaný výkon od 5 do 600 W
- Dálkové ovládání a konfigurace pomocí aplikací Ajax
- Přidání do systému pomocí QR kódu
Komponenty
LightSwitch je dostupný ve 2 formátech – samostatný vypínač a kombinovaný vypínač.
Samostatný vypínač se skládá ze 2 základních částí: relé a dotykového tlačítka.
Kombinovaný vypínač se skládá ze 2, 3, 4 nebo 5 relé, dotykových tlačítek a rámečku s odpovídajícím počtem otvorů.
Všechny součásti se nakupují samostatně, takže instalační technici mohou nabídnout řešení, která splňují požadavky zákazníků – žádné přeplatky za díly navíc.
Alternativa k jakémukoliv vypínači
LightSwitch může nahradit jakýkoli mechanický nebo dotykový vypínač: produktová řada zahrnuje spínače řazení 1, 5 (lustrové) a 6 (schodišťové).
LightSwitch se instaluje bez změny elektroinstalace objektu. Zařízení nevyžaduje nulový vodič – postačí fázový.
Spínač pracuje ve dvou režimech: pulzní nebo bistabilní. LightSwitch může ovládat osvětlovací zařízení o výkonu 5 až 600 W. Pro žárovky s nízkým výkonem sada obsahuje kondenzátor, který se připojuje paralelně k osvětlovacímu zařízení.
- Pulzní a bistabilní provozní režim
- Není vyžadován nulový vodič
- Spínaný výkon od 5 do 600 W
- Kompatibilní s evropským standardem 55 mm
Skvělý uživatelský zážitek
LightSwitch má velké dotykové tlačítko, které se aktivuje, když se vaše dlaň přiblíží na 15 mm od tlačítka. Zařízení lze tak použít jako řešení pro veřejná místa: osvětlení můžete ovládat špinavýma mokrýma rukama nebo dokonce v rukavicích.
LightSwitch má podsvícení, díky kterému je vypínač viditelný i ve tmě. Zařízení je možné bez obav umístit i u postele – jeho jemné podsvícení nebude rušit. Podsvícení lze v případě potřeby zcela vypnout v aplikaci Ajax.
Hodí se do každého interiéru
Aby se LightSwitch hodil do domu, bytu, ale i do průmyslového závodu, nabízíme 8 různých barevných provedení dotykových tlačítek.
- Černá
- Grafitová
- Šedá
- Mlhová
- Ústřicová
- Olivová
- Slonovinová
- Bílá
Snadné ovládání a automatizace
LightSwitch vám umožňuje ovládat světlo na dálku prostřednictvím aplikací Ajax: přímo z pohovky nebo dokonce ze zahraničí.
Vyvinuli jsme scénáře pro automatizaci rutinních akcí. Světlo lze nastavit tak, aby se rozsvítilo při poplachu, dle časového plánu, po deaktivaci zabezpečovacího systému či po uplynutí nastavené doby (pulzní režim).
Instalační technici mohou také konfigurovat akce automatizačních zařízení stisknutím tlačítka LightSwitch. Například pro zatemnění v místnosti relé aktivuje zatažení rolet.
Podporované typy automatizačních scénářů:
- Při poplachu
- Při změně stavu systému
- Dle časového plánu
- Po stisknutí dotykového tlačítka
Komunikační technologie Jeweller
Jeweler je rádiový protokol, který zajišťuje rychlou a spolehlivou obousměrnou komunikaci mezi hubem a připojenými zařízeními. Protokol poskytuje bezdrátový rádiový komunikační dosah až na vzdálenost 1 100 m, což umožňuje instalovat vypínače nejen v bytech a domech, ale i ve velkých otevřených prostorech nebo skladech.
Jeweller přenáší všechny potřebné informace a poskytuje okamžitou kontrolu nad libovolným počtem zařízení LightSwitch v systému. Díky Jeweller mohou uživatelé vždy ovládat osvětlení a vidět aktuální stav spínačů v aplikacích Ajax.
Rychlé spárování a instalace

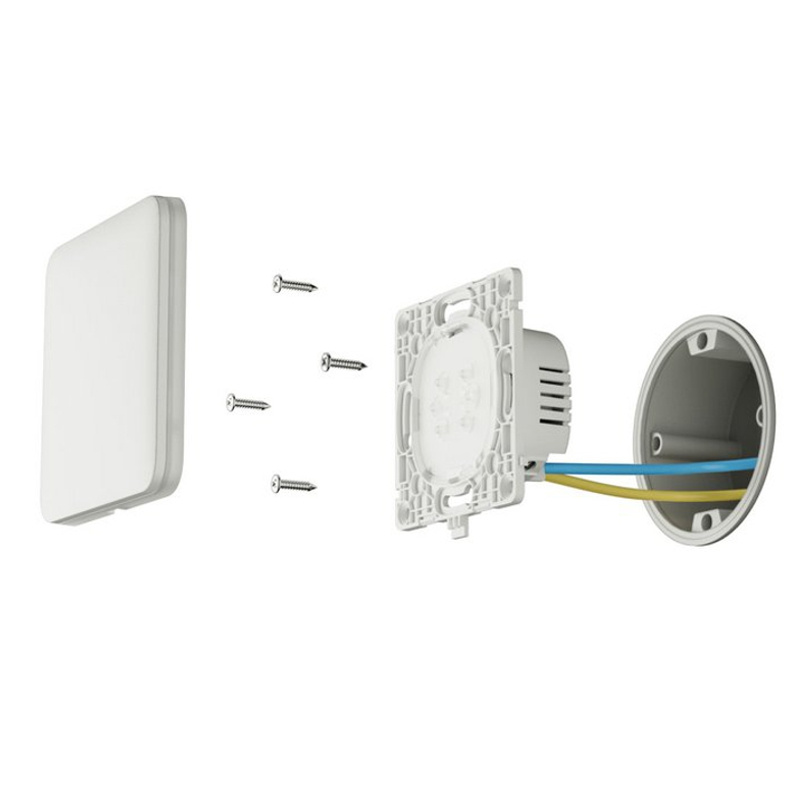

Vše, co instalační technik potřebuje k instalaci LightSwitch, jsou dva šroubováky.
Zařízení se připojí k bezpečnostnímu systému Ajax za méně než jednu minutu. Jednoduše musíte jen otevřít aplikaci Ajax, naskenovat QR kód a přidat zařízení do skupiny místnosti a zabezpečení.
Technická specifikace
| Komunikace s ovládacím panelem nebo rozšiřovačem dosahu | |
| Komunikační technologie Jeweller | Ano |
| Frekvenční pásma (v závislosti na regionu) | 866.0–866.5 MHz |
| Maximální efektivní vyzařovaný výkon (ERP) | ? 20 mW |
| Dosah komunikace (v otevřeném prostoru) | 1 100 m |
| Kompatibilita | |
| Centrální ovládací panely | Hub Plus |
| Rozšiřovače dosahu signálu | ReX |
| Funkce | |
| Automatizační scénáře | Reakce vypínače (sepnutí / rozepnutí relé): |
| Spínaný výkon | Od 5 do 600 W |
| Bezkontaktní dotykové tlačítko | LightSwitch se aktivuje, když se vaše dlaň přiblíží na vzdálenost 15 mm od tlačítka. |
| Noční podsvícení | Volitelná funkce (lze deaktivovat v aplikacích Ajax) |
| Samostatný vypínač (relé + dotykové tlačítko) | |
| Relé | LightCore spínač řazení 1 |
| Dotykové tlačítko | SoloButton pro spínač řazení 1 a 6 |
| Kombinovaný vypínač (2 až 5 relé + dotyková tlačítka + odpovídající rámeček) | |
| Relé | LightCore spínač řazení 1 |
| Dotykové tlačítko | CenterButton pro spínač řazení 1 a 6 (prostřední tlačítko) |
| Rámeček | Frame (2 až 5násobný) |
| Napájení | |
| Napájecí napětí | 230V AC / 50 Hz |
| Maximální spínaný výkon | 600 W pro spínače řazení 1 a 6 |
| Proudová ochrana | Nad 2.6 A (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax). |
| Teplotní ochrana | Nad 60°C (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax). |
| Připojení | Fázový vodič (nulový vodič není vyžadován) |
| Instalace | |
| Rozsah provozní teploty | Od -10°? do +40°? |
| Provozní vlhkost | Až do 75% |
| Stupeň krytí | IP20 |
| Rozměry vypínače | Evropský standard 55 mm |
| Kryt | |
| Barva | Černá |
Samostatné vypínače (relé + tlačítko)

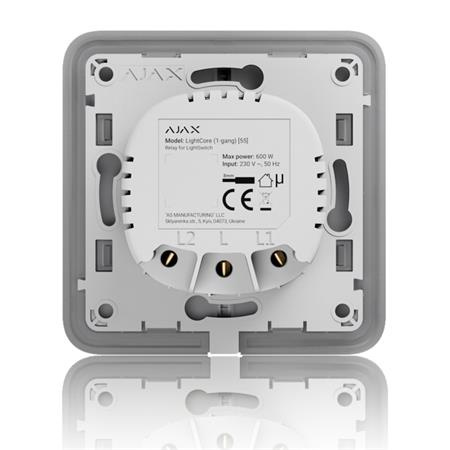

LightCore (1-gang) [55] – Relé pro LightSwitch (spínač řazení 1)
LightCore (2-gang) [55] – Relé pro LightSwitch (spínač řazení 5 - lustrový)
LightCore (2-way) [55] – Relé pro LightSwitch (spínač řazení 6 - schodišťový přepínač)
SoloButton (1-gang/2-way) [55] – Tlačítko pro LightSwitch (spínač řazení 1 a 6)
SoloButton (2-gang) [55] – Tlačítko pro LightSwitch (spínač řazení 5)
Kombinované vypínače (2, 3, 4 nebo 5 relé + tlačítka + odpovídající rámeček)
SideButton (1-gang/2-way) [55] – Boční tlačítko pro LightSwitch (spínač řazení 1 a 6)
SideButton (2-gang) [55] – Boční tlačítko pro LightSwitch (spínač řazení 5)
CenterButton (1-gang/2-way) [55] – Středové tlačítko pro LightSwitch (spínač řazení 1 a 6)
CenterButton (2-gang) [55] – Středové tlačítko pro LightSwitch (spínač řazení 5)
Frame (2 seats) [55] – Dvojnásobný rámeček pro LightSwitch
Frame (3 seats) [55] – Trojnásobný rámeček pro LightSwitch
Frame (4 seats) [55] - Čtyřnásobný rámeček pro LightSwitch
Frame (5 seats) [55] - Pětinásobný rámeček pro LightSwitch
Ajax SoloButton - Samostatné tlačítko pro LightSwitch ve dvou verzích
Ajax SoloButton (1-gang/2-way) - Samostatné tlačítko pro LightSwitch
Dostupné v osmi různých barvách pro Váš interiér.
Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.
Ajax SoloButton (2-gang) - Samostatné tlačítko pro LightSwitch
Dostupné v osmi různých barvách pro Váš interiér.
Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.
